एयर कूल्ड बाष्पीकरणकर्ता
औद्योगिक एवं वाणिज्यिक एयर कूल्ड इवेपोरेटर
कोल्ड चेन, औद्योगिक फ्रीजिंग और एचवीएसी/आर सिस्टम के लिए उच्च दक्षता वाले फ़ोर्स्ड ड्राफ्ट हीट एक्सचेंजर्स
एयर कूल्ड इवेपोरेटर (यूनिट कूलर) वाष्प {{0}संपीड़न प्रशीतन सर्किट में महत्वपूर्ण गर्मी अवशोषण घटकों के रूप में कार्य करते हैं। अनुकूलित फिनड ट्यूब बंडलों में मजबूर वायु प्रवाह चलाकर, ये इकाइयां स्थिर तरल रेफ्रिजरेंट वाष्पीकरण की सुविधा प्रदान करती हैं, जिससे फ्रीजर, कोल्ड स्टोरेज गोदामों, खाद्य प्रसंस्करण सुविधाओं और फार्मास्युटिकल लॉजिस्टिक्स बुनियादी ढांचे में चलने के दौरान सख्त तापमान सहनशीलता बनी रहती है।
उच्च {{0}दबाव वाले रेफ्रिजरेंट्स, पर्यावरण अनुकूल प्राकृतिक रेफ्रिजरेंट्स (R290/CO2), और मल्टी{4}सर्किट विस्तार प्रणालियों के साथ निर्बाध रूप से संचालित करने के लिए इंजीनियर की गई, हमारी बाष्पीकरणकर्ता श्रृंखला दबाव ड्रॉप और ऊर्जा खपत को कम करते हुए अधिकतम गर्मी हस्तांतरण गुणांक (HTC) प्रदान करती है।
-

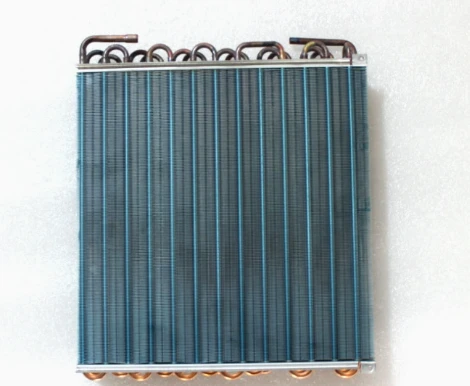

![ऊर्जा की बचत करने वाला एयर कूल्ड बाष्पीकरणकर्ता]()
ऊर्जा की बचत करने वाला एयर कूल्ड बाष्पीकरणकर्तावाणिज्यिक और औद्योगिक प्रशीतन में ऊर्जा की खपत सीधे सिस्टम संचालन घंटों, गर्मी हस्तांतरण दक्षता, पंखे की शक्ति खींचने और डीफ़्रॉस्ट आवृत्ति से जुड़ी होती है।अधिक -

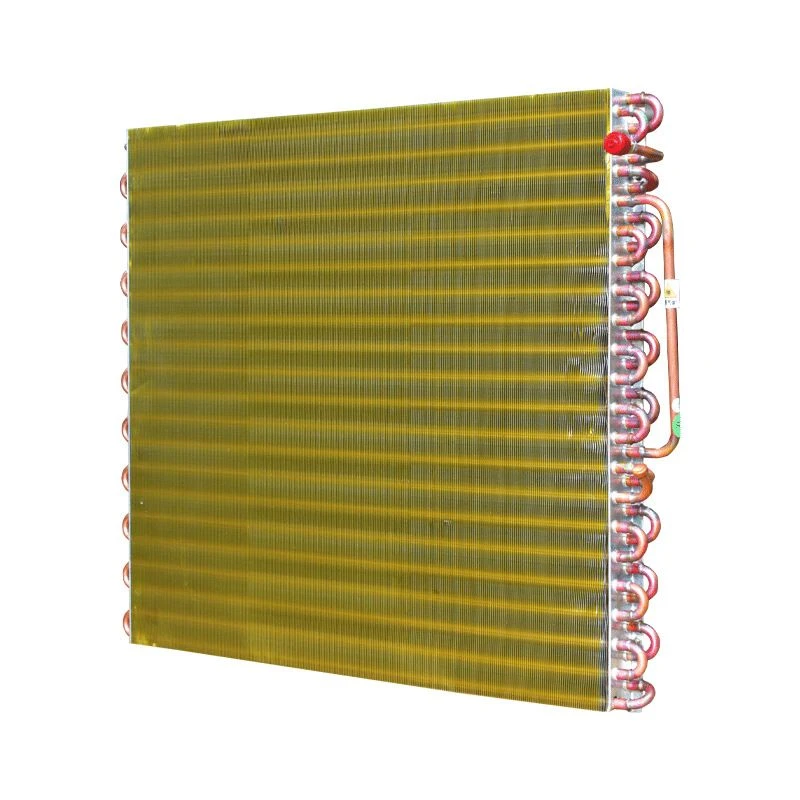

![दीवार पर लगा एयर कूल्ड इवेपोरेटर]()
दीवार पर लगा एयर कूल्ड इवेपोरेटरवॉल माउंटेड एयर कूल्ड इवेपोरेटर्स (साइड {{0} ब्लो यूनिट कूलर) को कम हेडरूम वाले ठंडे कमरे, संकीर्ण प्रसंस्करण गलियारों और चलने वाले कूलरों के लिए इंजीनियर किया गया है, जहां संरचनात्मक छत लोड सीमा...अधिक -
![छत पर लगा एयर कूल्ड इवेपोरेटर]()
छत पर लगा एयर कूल्ड इवेपोरेटरछत पर लगे एयर कूल्ड इवेपोरेटर (यूनिट कूलर) कूलर, ब्लास्ट फ्रीजर और खाद्य प्रसंस्करण सुविधाओं में चलने के लिए सटीक थर्मल प्रबंधन प्रदान करते हैं। छत पैनलों के साथ फ्लश स्थापित या निलंबित, ये...अधिक -
![कूलर एयर कूल्ड इवेपोरेटर में चलें]()
कूलर एयर कूल्ड इवेपोरेटर में चलेंए वॉक-इन कूलर एयर कूल्ड इवेपोरेटर एक प्रमुख हीट एक्सचेंज घटक है जिसे प्रशीतित भंडारण स्थानों के अंदर स्थिर तापमान बनाए रखने के लिए डिज़ाइन किया गया है। इसका प्रदर्शन सीधे शीतलन दक्षता, उत्पाद की...अधिक -
![शीत कक्ष एयर कूल्ड बाष्पीकरणकर्ता]()
शीत कक्ष एयर कूल्ड बाष्पीकरणकर्ताकोल्ड रूम एयर कूल्ड इवेपोरेटर किसी भी वाणिज्यिक या औद्योगिक प्रशीतन प्रणाली में सबसे महत्वपूर्ण घटकों में से एक है। यह सीधे शीतलन दक्षता, तापमान एकरूपता, उत्पाद ताजगी, ऊर्जा खपत और दीर्घकालिक...अधिक -
![वाणिज्यिक एयर कूल्ड बाष्पीकरणकर्ता]()
वाणिज्यिक एयर कूल्ड बाष्पीकरणकर्ताकोल्ड स्टोरेज, सुपरमार्केट और खाद्य प्रसंस्करण सुविधाओं के लिए इंजीनियर किए गए, हमारे वाणिज्यिक एयर कूल्ड बाष्पीकरणकर्ता -40 डिग्री से +10 डिग्री तक सटीक तापमान नियंत्रण प्रदान करते हैं।अधिक
तकनीकी निर्देश
|
पैरामीटर |
मानक वाणिज्यिक विशिष्टता |
हेवी-ड्यूटी औद्योगिक विशिष्टता |
|
अनुप्रयोग तापमान रेंज |
मध्यम तापमान: -5 डिग्री से +10 डिग्री निम्न तापमान: -35 डिग्री से -18 डिग्री |
ब्लास्ट फ़्रीज़िंग: -45 डिग्री से -35 डिग्री अल्ट्रा-लो तापमान: -60 डिग्री तक |
|
नाममात्र क्षमता सीमा |
1.5 किलोवाट से 85 किलोवाट |
50 किलोवाट से 350+ किलोवाट कस्टम मॉड्यूलर कॉन्फ़िगरेशन उपलब्ध हैं |
|
ट्यूब विशिष्टता |
चिकना या भीतरी -ग्रूव्ड कॉपर ट्यूबट्यूब ओडी: 7.0 मिमी / 9.52 मिमी / 12.7 मिमी |
सीमलेस इनर -ग्रूव्ड कॉपर ट्यूब या 304/316एल स्टेनलेस स्टील ट्यूबट्यूब ओडी: 15.88 मिमी |
|
फिन ज्योमेट्री और पिच |
साइन -वेव नालीदार एल्यूमिनियम फिन्सफिन स्पेसिंग: 4.5 मिमी / 6.0 मिमी |
फ्लैट या नालीदार भारी -गेज एल्यूमिनियम फिन्सफिन स्पेसिंग: 7.0 मिमी / 9.0 मिमी / 12.0 मिमी |
|
फिन कोटिंग विकल्प |
बेयर एल्युमिनियम ब्लू हाइड्रोफिलिक कोटिंग एपॉक्सी एंटी - संक्षारण कोटिंग |
ई-कोटेड फिन्सगोल्ड एंटी-संक्षारण कोटिंग304 स्टेनलेस स्टील फिन्स |
|
रेफ्रिजरेंट अनुकूलता |
एचएफसी/एचएफओ रेफ्रिजरेटर: आर404ए, आर507ए, आर134ए, आर448ए, आर449ए, आर410ए, आर32 |
प्राकृतिक रेफ्रिजरेंट:R290 (प्रोपेन)R744 (CO2 सबक्रिटिकल और ट्रांसक्रिटिकल)R717 (अमोनिया) |
|
पंखे की मोटर सुरक्षा |
IP54 क्लास एफ अक्षीय पंखेआंतरिक थर्मल अधिभार संरक्षण |
IP55/IP65 हैवी-ड्यूटी एक्सियल फैनएक्सप्लोजन-प्रूफ ATEX विकल्प R290 अनुप्रयोगों के लिए उपलब्ध हैं |
|
डीफ्रॉस्ट तंत्र |
इलेक्ट्रिक हीटर रॉड्स (स्टेनलेस स्टील) हॉट गैस डीफ़्रॉस्ट, पानी डीफ़्रॉस्ट |
रिवर्स साइकिल वाल्व के साथ हॉट गैस डीफ़्रॉस्ट, वार्म ग्लाइकोल सर्कुलेशन डीफ़्रॉस्ट |
|
डिजाइन/परीक्षण दबाव |
डिजाइन दबाव: 2.5 एमपीए (25 बार) फैक्टरी दबाव परीक्षण: 3.0 एमपीए (30 बार) |
डिज़ाइन दबाव: 8.0 एमपीए तक (सीओ2 सिस्टम के लिए 80 बार) दबाव परीक्षण: 12.0 एमपीए तक (120 बार) |
|
आवरण और फ़्रेम |
पाउडर-लेपित गैल्वनाइज्ड स्टीलजंग-प्रतिरोधी एल्यूमिनियम मिश्र धातु |
आसान रखरखाव के लिए समुद्री -ग्रेड 304/316एल स्टेनलेस स्टील हिंगेड साइड पैनल |
|
परीक्षण अनुपालन |
100% हीलियम रिसाव का पता लगाने वाला नाइट्रोजन प्री-चार्ज: पैकेजिंग से पहले 0.2 एमपीए |
ISO 9001CE-PED (2014/68/EU)RoHSAHRI 420 मानक अनुपालन |
विशेषताएं एवं थर्मोडायनामिक लाभ
उन्नत हीट ट्रांसफर कॉइल ज्यामिति
• भीतरी-ग्रूव्ड कॉपर प्रौद्योगिकी
सूक्ष्म - नालीदार आंतरिक ट्यूब सतहें आंतरिक सतह क्षेत्र को 35% तक बढ़ा देती हैं, जिससे रेफ्रिजरेंट सीमा परत बाधित हो जाती है और वाष्पीकरण फिल्म गुणांक बढ़ जाता है।
• यांत्रिक ट्यूब विस्तार
तांबे की ट्यूबें पूर्ण {{0}लंबाई वाले हाइड्रोलिक या यांत्रिक विस्तार से सटीक {{1}छिद्रित फिन कॉलर में गुजरती हैं। यह ट्यूब और पंख के बीच सूक्ष्म वायु अंतराल को समाप्त करता है, संपर्क थर्मल प्रतिरोध (Rth) को कम करता है।
• परिवर्तनीय फिन रिक्ति विन्यास
कम तापमान वाले मॉडल में इनटेक एयरफ्लो को रोके बिना फ्रॉस्ट संचय को समायोजित करने के लिए कंपित फिन स्पेसिंग (उदाहरण के लिए, 10 मिमी इनलेट को घटाकर 5 मिमी आउटलेट) की सुविधा होती है, जिससे डीफ्रॉस्ट चक्रों के बीच परिचालन घंटे बढ़ जाते हैं।
मल्टी-रेफ्रिजरेंट संगतता और सर्किट अनुकूलन
• कस्टम सर्किटिंग
प्रत्येक कॉइल सर्किट को अत्यधिक दबाव ड्रॉप से बचते हुए कंप्रेसर में निरंतर तेल वापसी की गारंटी के लिए इष्टतम वाष्प वेग (3 मीटर/सेकंड से 5 मीटर/सेकेंड) बनाए रखने के लिए डिज़ाइन किया गया है।
• प्राकृतिक रेफ्रिजरेंट तत्परता
विशिष्ट मोटी {{0}दीवार तांबे (0.7 मिमी से 1.0 मिमी) और स्टेनलेस स्टील ट्यूब सर्किट को आर744 (सीओ2) ट्रांसक्रिटिकल चक्र और हाइड्रोकार्बन (आर290) प्रणालियों के लिए आवश्यक उच्च डिज़ाइन दबावों के लिए रेट किया गया है।
कठोर परिचालनों के लिए संक्षारण संरक्षण
• हाइड्रोफिलिक ब्लू फिन्स
घनीभूत संचय को रोकें, जिससे पानी की बूंदें तेजी से नाली पैन में फिसल सकें। यह बर्फ को पाटने से रोकता है और डीफ्रॉस्ट गति में 20% तक सुधार करता है।
• एपॉक्सी/ई-कोटिंग
पूर्ण विसर्जन कोटिंग अम्लीय या उच्च लवणता वाले औद्योगिक वातावरण के लिए 1,{1}} घंटे की नमक स्प्रे सुरक्षा (एएसटीएम बी117 मानक) प्रदान करती है।
प्रशीतन चक्र में संचालन सिद्धांत
तरल रेफ्रिजरेंट फ़ीड
उच्च {{0}दबाव वाला तरल रेफ्रिजरेंट थर्मोस्टेटिक या इलेक्ट्रॉनिक विस्तार वाल्व (TXV/EEV) के माध्यम से फैलता है, बाष्पीकरणकर्ता वितरक में कम{1}तापमान, कम{2}दबाव संतृप्त तरल{{3}वाष्प मिश्रण के रूप में प्रवेश करता है।
बलपूर्वक संवहन ऊष्मा अवशोषण
अक्षीय पंखे ठंडे कमरे से बाहरी पंख वाली सतह पर गर्म हवा खींचते हैं। कमरे की हवा से गर्मी एल्यूमीनियम पंखों और तांबे की ट्यूब की दीवारों के माध्यम से आंतरिक रेफ्रिजरेंट धारा में प्रवाहित होती है।
चरण परिवर्तन और सुपरहीटिंग
तरल रेफ्रिजरेंट गर्मी को अवशोषित करता है, वाष्प में वाष्पित हो जाता है, और सुपरहीट की नियंत्रित डिग्री (3 K से 6 K) प्राप्त कर लेता है।
वाष्प वापसी
सुपरहीटेड रेफ्रिजरेंट वाष्प सक्शन हेडर के माध्यम से बाहर निकलता है और थर्मोडायनामिक चक्र को पूरा करते हुए कंप्रेसर सक्शन इनलेट में लौट आता है।
कोल्ड स्टोरेज और लॉजिस्टिक्स हब
• मध्यम-तापमान भण्डारण (0 डिग्री सेल्सियस से +8 डिग्री सेल्सियस)
फल, सब्जी, डेयरी और फूलों की खेती के संरक्षण के लिए डिज़ाइन किया गया। बड़े उच्च -बे गोदामों में संतुलित तापमान वितरण के लिए व्यापक वायु प्रवाह फेंक दूरी (15 मीटर से 35 मीटर) की सुविधा है।
• कम -तापमान वितरण केंद्र (-25 डिग्री सेल्सियस से -18 डिग्री सेल्सियस)
कंडेनसेट को फिर से जमने से रोकने और कम तापमान वाले भंडारण के दौरान विश्वसनीय संचालन बनाए रखने के लिए कॉइल ब्लॉकों में इंसुलेटेड ड्रेन पैन और एकीकृत इलेक्ट्रिक हीटिंग रॉड की सुविधा है।
खाद्य प्रसंस्करण एवं त्वरित -फ्रीजिंग अवसंरचना
ब्लास्ट फ्रीजिंग सुरंगें (-40 डिग्री सेल्सियस से -35 डिग्री सेल्सियस)
सख्त एचएसीसीपी समय सीमा के भीतर पोल्ट्री, बीफ, समुद्री भोजन और आटा को फ्रीज करने के लिए घने रैक कॉन्फ़िगरेशन को भेदने में सक्षम उच्च स्थैतिक दबाव अक्षीय प्रशंसकों (100 पीए से 250 पीए) से सुसज्जित।
समुद्री भोजन एवं मांस प्रसंस्करण कक्ष
उच्च नमी प्रसंस्करण वातावरण में सख्त स्वच्छता आवश्यकताओं को पूरा करने के लिए 304 स्टेनलेस स्टील केसिंग और धोने योग्य कॉइल कॉन्फ़िगरेशन के साथ निर्मित।
कॉम्पैक्ट ड्यूल {{0}डिस्चार्ज और सीलिंग{{1}माउंटेड लो {{2}प्रोफ़ाइल इवेपोरेटर इनके लिए उपयुक्त हैं:
• सुपरमार्केट वॉक-कूलर में
• सुविधा स्टोर भंडारण कक्ष
• फार्मास्युटिकल कोल्ड स्टोरेज क्षेत्र
ये सिस्टम स्थिर शीतलन प्रदर्शन और कम परिचालन शोर स्तर की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किए गए हैं (<55 dBA).
परिशुद्धता विनिर्माण एवं गुणवत्ता आश्वासन मानक
महत्वपूर्ण शीतलन सुविधाओं में निरंतर परिचालन अखंडता की गारंटी के लिए, हमारी विनिर्माण सुविधाएं आईएसओ 9001:2015 गुणवत्ता प्रबंधन प्रोटोकॉल के तहत काम करती हैं।
विनिर्माण प्रक्रिया प्रवाह
- कच्चे माल का ऑडिट
- ट्यूब झुकना और फिन पंचिंग
- यांत्रिक विस्तार
- स्वचालित टांकना
- हाइड्रोस्टेटिक/नाइट्रोजन परीक्षण
- हीलियम रिसाव परीक्षण
- सूखा पाउडर कोटिंग
- आवरण संयोजन और पंखा लगाना
- नाइट्रोजन प्री-चार्ज और वैक्यूम सील
स्वचालित सीएनसी ट्यूब झुकना और टांकना
स्वचालित कक्षीय टांकना इकाइयाँ ट्यूब जोड़ों पर लगातार केशिका क्रिया प्रदान करती हैं, संयुक्त संलयन के दौरान भिन्नता को कम करती हैं और कनेक्शन की विश्वसनीयता में सुधार करती हैं।
दबाव परीक्षण मानक
प्रत्येक कॉइल ब्लॉक को 30 मिनट तक पानी के अंदर रखकर 3.0 एमपीए (30 बार) वायवीय दबाव परीक्षण से गुजरना पड़ता है, इसके बाद 1 x 10^-6 एमबार·एल/एस से कम रिसाव दरों को सत्यापित करने के लिए हीलियम मास स्पेक्ट्रोमीटर रिसाव का पता लगाया जाता है।
निर्जलीकरण एवं पूर्व-आवेश
अवशिष्ट नमी संदूषण को हटाने के लिए कॉइल्स को 200 माइक्रोन तक वैक्यूम करके सुखाया जाता है, फिर विदेशी कंटेनर परिवहन के दौरान नमी के प्रवेश को रोकने के लिए 0.2 एमपीए शुष्क नाइट्रोजन होल्डिंग चार्ज के साथ सील कर दिया जाता है।
हेवी-ड्यूटी निर्यात पैकेजिंग
तैयार बाष्पीकरणकर्ताओं को समुद्री परिवहन के दौरान पंख की अखंडता को बनाए रखने के लिए आईपीपीसी {{0}प्रमाणित गर्मी {{1}आंतरिक झटके के साथ इलाज किए गए लकड़ी के बक्से {{2}फोम और वाष्प को अवशोषित करने वाले {{3}संक्षारण {{4}अवरोधक (वीसीआई) सुरक्षात्मक आवरण में पैक किया जाता है।
अक्सर पूछे जाने वाले प्रश्न
कस्टम चयन और इंजीनियरिंग सहायता का अनुरोध करें
क्या आपको अपने प्रशीतन परियोजना के लिए एक अनुकूलित ताप विनिमय समाधान की आवश्यकता है? अपने सिस्टम मापदंडों (शीतलन क्षमता, वाष्पीकरण तापमान, रेफ्रिजरेंट प्रकार और कमरे के आयाम) के साथ हमारी इंजीनियरिंग टीम से संपर्क करें।
सीधी तकनीकी पूछताछ: 24 घंटे की प्रतिक्रिया के लिए अपने प्रोजेक्ट विनिर्देशों को हमारी इंजीनियरिंग टीम को ईमेल करें।
तकनीकी डेटाशीट डाउनलोड करें: इंजीनियरिंग डिज़ाइन एकीकरण के लिए 2डी आयामी चित्र, सीएडी फ़ाइलें और क्षमता चयन तालिकाओं तक पहुंचें।
चीन में सबसे पेशेवर एयर कूल्ड बाष्पीकरण निर्माताओं में से एक के रूप में, हम गुणवत्ता वाले उत्पादों और कम कीमत से पहचाने जाते हैं। यदि आप डिस्काउंट एयर कूल्ड इवेपोरेटर खरीदने जा रहे हैं, तो हमारे कारखाने से कोटेशन प्राप्त करने के लिए आपका स्वागत है। हम अनुकूलित ऑर्डर भी स्वीकार करते हैं।
